Mini PCIe 52Pin Socket，5.2H，4.0H，8.0H，6.7H，Pitch0.8mm，有凹槽，PC-01S-052U6-52080-1，10301003，PC-01S-052U6-40080-1，10301004

CIB编号：10301003，10301004
产品料号：PC-01S-052U6-52080-1，PC-01S-052U6-40080-1

市场类似型号：Mini PCIe插槽，MINI PCIE 52P，高度4.0H，5.2H，6.7H，8.0H



尺寸图(pdf)：点击预览或下载

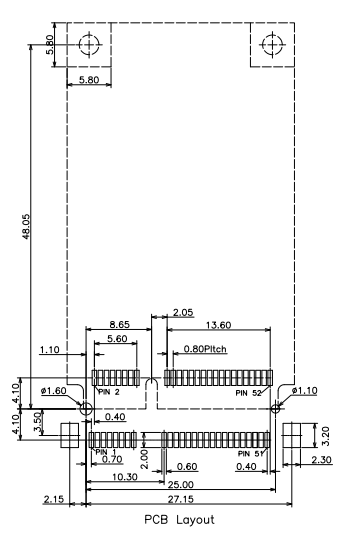

PCB图(dxf)： 点击下载(密码请联系在线客服，或邮件索取）

规格书：点击下载
3D图：点击下载

Product  Specification

电气



Current Rating

0.5A

Voltage Rating

25V

Contact Resistance

55m Ohms

Insulation Resistance

250M Ohms

Withstanding Voltage

500V AC

机械



Insertion Force

2.04Kgf Max

Extraction Force

0.7Kgf Min

Operating Temp

-20~+70℃

Durability Life



材料



Metal

Copper Alloy

Plating

Gold/Sn

Plastic

LCP

  备注

 550PCS/Reel  650PCS/Reel

产品卖点：此款插座品质稳定。
